南京仙新路過江通道是“十四五”期間南京城市發展的重大工程項目，是連接主城區與國家級江北新區、南京經濟技術開發區的重要紐帶，也是南京“高快速路系統”的重要組成部分。南京仙新路過江通道工程距離上游的南京長江二橋6.2km，距離下游的南京長江四橋4.3km，南岸起自科創路交叉處，向北沿仙新路跨越棲霞大道、恒廣路、恒通大道及新港大道后，跨越長江；江北側跨越疏港大道、化工大道后接入省道S501，跨越江北沿江高等級公路及滁河后接地。全長約13.17km，跨江大橋采用主跨為1760m的單跨吊鋼箱梁懸索橋，在同類型橋梁跨徑居國內第一、世界第二，概算總投資為110.9億元。主體工程于2020年3月開工建設，預計于2024年建成通車。

圖1 仙新路過江通道地理位置圖

架起新舊城區的重要紐帶

仙新路過江通道跨江主橋采用主跨1760m、門形塔、單跨吊、整體鋼箱梁懸索橋方案，主纜跨度布置為（580+1760+580）m，邊中跨比0.33，主纜矢跨比1/9。

圖2 跨江主橋立面布置圖（單位：m）

圖3 跨江主橋效果圖

南北主塔設計

南、北塔設計采用門式框架結構，群樁基礎，單樁直徑為φ2.8m，共66根，按摩擦樁設計，其中南塔設計樁長101m、北塔設計樁長110m；承臺為矩形結構，平面尺寸為74.8m×39.8m，厚度為8m；棱臺形塔座，頂面平面尺寸為14.5m×18m，高3.5m；主塔采用門形混凝土塔，上橫梁采用N字造型。塔柱全高（從塔座頂面至鞍座底）263.8m。自橋面以上塔高208.6m，橋面以下塔高55.2m，分別由上、中、下塔柱，上、下橫梁及塔頂鞍罩幾部分組成。

圖4 橋塔結構圖(單位：cm)

主塔橫橋向?yàn)殚T形混凝土框架結構，兩塔柱間的橫向中心間距，塔頂為27.7m，塔底塔座頂為42.7m，主塔橫向外側呈1:29.31的坡度，內側呈1:43.97的坡度。塔柱橫橋向尺寸從頂面7.5m變化到塔底10.5m。縱橋向尺寸從頂面11.0m變化到塔底14.0m。為了減小風阻系數以及景觀效果，塔柱截面設計為五邊形截面，塔柱外側兩條邊的縱橫向變化斜率為1:3.67；塔柱內側截面兩端切25×25cm的倒角。

下塔柱高49.8m，橫橋向?qū)?.934～10.5m、順橋向?qū)?3.434～14.0m，采用五邊形單箱單室截面，基本壁厚為1.6m，在根部及與下橫梁交界部一定范圍內壁厚逐漸加厚。

中塔柱高187.5m，橫橋向7.801～9.934m、順橋向?qū)?1.301～13.434m，采用五邊形單箱單室截面，基本壁厚為1.4m，在與中橫梁及下橫梁交界部一定范圍內壁厚逐漸加厚。中塔柱在橋面處塔柱外側設有1.8m×1.0m進人孔，電力管線從該處通過，在與上橫梁對應處開1.8m×1.0m進人孔。

上塔柱高26.5m，橫橋向7.5～7.801m，順橋向?qū)?1～11.301m，采用五邊形單箱單室截面，基本壁厚為1.2m，在與上橫梁及中橫梁交界部一定范圍內壁厚逐漸加厚。上塔柱頂即鞍座底設置有6.0m高的實體段，上塔柱底部與上橫梁對應處開1.8m×1.0m進人孔，以利于檢修人員從塔柱進入上橫梁頂及塔頂，塔頂部設有高10m的鋼鞍座防護罩。

主塔下橫梁為預應力混凝土單箱雙室結構。下橫梁中間高8m，梁底以半徑為58.72m的圓弧變化，梁高由8m增至10m。橫橋向長29.935（橫梁頂）、30.39m（橫梁底），順橋向?qū)?2m，頂、底板厚度均為1.0m，腹板厚度為1.5m（邊腹板）、1.0m（中腹板）。為利于橫梁頂面布置支座墊石，在邊跨混凝土梁支座下方和主跨支座墊石下方設置1.5m厚、高4m的橫隔板，下橫梁頂面設有進人孔。

上橫梁為N字形鋼包混凝土組合結構。混凝土梁為梁高17m、寬6m的單箱單室截面，頂、底、腹板厚度均為1.2m，頂面設有進人孔。混凝土上橫梁外部設置有鋼結構，將整個混凝土上橫梁包裹在內。

南錨碇設計

南錨碇基礎采用外徑65m、壁厚1.5m的圓形地下連續墻加環形鋼筋混凝土內襯支護結構，地連墻基礎由地連墻、帽梁、內襯、底板、頂板及填芯混凝土組成。錨碇前端分16個隔艙，隔艙尺寸為9.0×9.0（縱向×橫向）m，隔艙頂板厚7.2m，底板厚10m。地下連續墻嵌入微風化巖不小于3m，根據開挖深度及地質情況槽段劃分A、B區，A區槽段平均深度為60m，B區槽段平均深度為63m。帽梁為鋼筋混凝土圓形結構，高3.0m、寬4.0m。

錨體基礎以上高24.8m，南錨碇主纜理論散索點高程為+33.085m，主纜在鞍部處入射角為20.485°，大纜橫橋向上下游中心線距離為27.7m。整個錨體在平面呈U形，錨體順橋向全長64.75m，橫向?qū)?2.8m。錨體從結構受力和功能上分為錨塊、鞍部、錨室側墻、錨室端墻、錨室頂蓋和錨塊后澆段。

圖5 南錨碇結構圖

北錨碇設計

1．錨碇沉井基礎

北錨碇基礎設計為沉井形式。沉井長和寬分別為70m 和50m（第一節沉井鋼殼平面尺寸長和寬分別為70.4m 和50.4m），沉井高50m。沉井頂標高為+4.585m，底標高為-45.415m。沉井設計20個井孔，第一排設計為填水，其他四排為填砂。

沉井高度方向分為九節，第一節為鋼殼混凝土沉井，高8m；第二至第九節均為鋼筋混凝土沉井，其中第二節為6m高，三至八節為5m高，第九節為6m；沉井封底混凝土厚為12m，混凝土標號為C30，基底置于密實的圓礫土層。

2．鋼殼設計

沉井第一節為鋼殼混凝土沉井，鋼殼長70.4m、寬50.4m、高8.0m，總重約1730.3t；鋼殼沉井底部設有分區擋墻，分區擋墻總重46.04t。

圖6 北錨碇結構圖

“四新”為設計施工注入新理念

仙新路跨江采用主跨1760m單跨吊鋼箱梁懸索橋，設計標準為六車道城市快速路，具有跨度大、寬跨比小、技術復雜、結構相對輕柔、橋梁造型優美的特點。

1．主橋跨度為1760m，是目前國內在建跨度最大的橋梁，其主纜直徑為879mm，單根主纜拉力達386826KN。

2．南錨碇地連墻深度最大達63m，入微分化礫巖不少于3m，地連墻基坑開挖深度達54m，為同類型最深。

3．北錨碇沉井基礎規模大，并且距離西壩港區鐵路專用線僅116m，下沉施工控制要求高。

4．主塔上橫梁采用鋼外包N造形，結構高度60m，外包鋼結構劃分為6個節段，單節段吊裝重量100t，結構吊裝及拼裝難度大。

在大橋設計過程中，注重將先進的設計理念、創新材料、工藝設計、創新算法融入橋梁方案，考慮先進適用的“四新”技術的應用，提升項目設計、施工品質。（具體“四新”技術的內容詳見明天【橋隧創新周周探】欄目）

自2020年3月17日大橋主塔鉆孔灌注樁施工開始，項目主體工程正式步入施工期。經過一年多的時間，目前大橋南北主塔樁基全部施工完成，北錨沉井完成第九節接高，目前正在進行第三次下沉；南錨完成基坑開挖與內襯施工，目前正在進行底板澆筑施工；整體預計2024年建成通車。

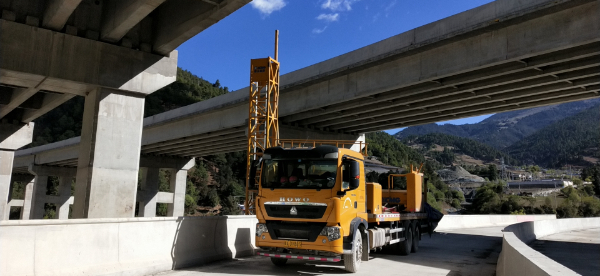

         眾誠橋檢車租賃公司是一家專業可靠的橋檢車租賃公司，公司配備有14米、16米、18米、20米、22米等橋檢車租賃，公司秉著誠信經營，服務大眾的理念，為廣大客戶提供優質的橋檢車租賃和優質的服務，我們真誠的期待與您攜手合作，期待您的來電咨詢！！！我們?nèi)?4小時在線等候！！！全國橋檢車出租電話：136-8888-2255
